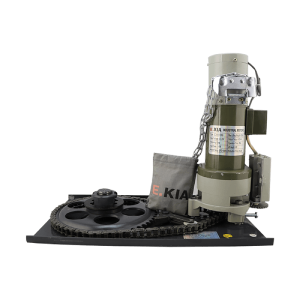

موتورBRUSH 750 E.KIA
74,800,000 تومان
موتور DC (BRUSH) ,موتورهای الکتریکی در صنایع مختلف نقش حیاتی دارند و به جرأت میتوان گفت بدون آنها بسیاری از دستگاهها و تجهیزات امروزی قابل استفاده نبودند. یکی از قدیمیترین و پرکاربردترین انواع این موتورها، موتور جریان مستقیم (DC Motor) است. این موتور در دو نوع کلی براشدار (Brush) و براشلس (Brushless) تولید میشود. نوع براشدار به دلیل سادگی ساخت، قیمت پایینتر و کاربردهای فراوان، همچنان جایگاه ویژهای در صنعت دارد.
موتور DC براش (Brush DC Motor) همان مدلی است که از دههها پیش در اسباببازیها، ابزارآلات، سیستمهای مکانیکی و حتی تجهیزات صنعتی استفاده میشده است. در این مقاله گذر سبز به بررسی کامل این نوع موتور، ساختار، عملکرد، مزایا، معایب و کاربردهای آن خواهیم پرداخت.
موتور DC براش چیست؟
پیش از بررسی جزئیات باید بدانیم موتور DC براش چیست. این موتور یک ماشین الکتریکی است که انرژی الکتریکی مستقیم (DC) را به انرژی مکانیکی (چرخشی) تبدیل میکند. در این مدل، بر خلاف موتورهای براشلس، از زغال یا جاروبک (Brush) و کموتاتور (Commutator) برای تغییر جهت جریان در سیمپیچ استفاده میشود.
این سیستم ساده باعث میشود موتور بتواند گشتاور اولیه بالایی تولید کرده و به راحتی شروع به حرکت کند. هرچند وجود جاروبکها باعث ایجاد اصطکاک و در نتیجه سایش و نیاز به تعمیرات دورهای میشود، اما همچنان این موتورها در بسیاری از وسایل پرکاربرد هستند.
ساختار موتور DC براش
برای درک بهتر عملکرد موتورهای براشدار باید با اجزای اصلی آن آشنا شویم. هر کدام از این اجزا نقش حیاتی در عملکرد نهایی دستگاه ایفا میکنند.
- استاتور (Stator)
بخش ثابت موتور که شامل آهنرباهای دائمی یا سیمپیچهای میدان مغناطیسی است. وظیفه آن ایجاد میدان مغناطیسی مورد نیاز برای حرکت روتور میباشد.
- روتور یا آرمیچر (Rotor/Armature)
بخش متحرک موتور است که شامل سیمپیچهایی است که جریان در آنها عبور میکند. میدان مغناطیسی تولید شده در روتور با میدان استاتور واکنش داده و باعث چرخش میشود.
- کموتاتور (Commutator)
حلقهای استوانهای با بخشهای رسانا که وظیفه تغییر جهت جریان در سیمپیچ روتور را بر عهده دارد تا موتور بتواند به چرخش مداوم ادامه دهد.
- براشها یا جاروبکها (Brushes)
قطعات کربنی یا گرافیتی که با کموتاتور در تماس هستند و جریان را از منبع برق به سیمپیچهای روتور منتقل میکنند. این قطعات به مرور زمان ساییده میشوند و باید تعویض شوند.
نحوه عملکرد موتور DC براش
عملکرد این موتور بر اساس اصل ساده نیروی لورنتس است. وقتی جریان الکتریکی از سیمپیچهای روتور عبور میکند، در حضور میدان مغناطیسی استاتور، نیرویی به هادیها وارد میشود. این نیرو گشتاوری تولید میکند که روتور را به چرخش درمیآورد.
کموتاتور و براشها وظیفه دارند جهت جریان را در هر نیمدور تغییر دهند تا میدان مغناطیسی تولید شده در روتور همواره در جهتی باقی بماند که حرکت ادامه پیدا کند. این تغییر مکانیکی جریان همان چیزی است که موتورهای براشدار را از براشلس متمایز میکند.
انواع موتورهای DC براش
موتورهای DC براش بر اساس نحوه اتصال سیمپیچهای میدان و آرمیچر به چند دسته تقسیم میشوند. هر کدام از این دستهها ویژگیها و کاربردهای خاصی دارند.
- موتور شنت (Shunt DC Motor)
در این نوع، سیمپیچ میدان به صورت موازی با آرمیچر متصل میشود. این موتورها سرعت یکنواخت و پایداری بالایی دارند.
- موتور سری (Series DC Motor)
در این نوع، سیمپیچ میدان و آرمیچر به صورت سری متصل هستند. موتورهای سری گشتاور راهاندازی بسیار بالایی دارند اما سرعت آنها در بار سبک افزایش زیادی مییابد.
- موتور کمپوند (Compound DC Motor)
ترکیبی از موتور سری و شنت است. این موتورها هم گشتاور بالا در شروع حرکت و هم سرعت نسبتاً پایدار دارند.
- موتور تحریک جداگانه (Separately Excited DC Motor)
در این نوع، سیمپیچ میدان از یک منبع مستقل تغذیه میشود. این ساختار امکان کنترل دقیقتر سرعت و گشتاور را فراهم میکند.
مزایای موتور DC براش
با وجود ورود فناوریهای جدید مانند موتورهای براشلس مثل موتور 600 DC BRUSH E.KIA یا موتور 400 DC BRUSHLESS E.KIA و…، موتورهای براشدار همچنان پرکاربرد هستند. این موضوع به دلیل مزایای خاص آنهاست:
طراحی ساده و هزینه تولید پایین
قابلیت کنترل آسان سرعت و گشتاور
گشتاور راهاندازی بالا
پاسخ سریع به تغییرات ولتاژ و بار
کاربرد گسترده در وسایل کوچک و بزرگ
معایب موتور DC براش
البته این موتورها معایبی نیز دارند که باعث شده در برخی موارد جای خود را به موتورهای براشلس بدهند:
سایش براشها و نیاز به تعمیر و تعویض دورهای
ایجاد نویز مکانیکی و الکتریکی به دلیل اصطکاک جاروبکها
محدودیت در سرعتهای بسیار بالا
کاهش راندمان در مقایسه با موتورهای براشلس
کاربردهای موتور DC براش
کاربردهای این موتورها بسیار گسترده است و از وسایل ساده تا تجهیزات صنعتی سنگین را شامل میشود.
اسباببازیهای الکتریکی و وسایل خانگی
سیستمهای تهویه مطبوع و فنها
ابزارهای برقی مثل دریل و پیچگوشتی
تجهیزات خودرویی مانند برفپاککن و بالابر شیشه
دستگاههای صنعتی و ماشینآلات کوچک
نگهداری و افزایش طول عمر موتور DC براش
یکی از مهمترین نکات در استفاده از این موتورها، نگهداری صحیح است. برای افزایش عمر مفید موتور باید به موارد زیر توجه کرد:
تعویض بهموقع براشها هنگام ساییدگی
تمیز کردن دورهای کموتاتور برای جلوگیری از جرقه و افت راندمان
روانکاری یاتاقانها و بلبرینگها
استفاده از منبع تغذیه مناسب و جلوگیری از اضافه بار
مقایسه موتور DC براش با موتور براشلس (BLDC)
موتورهای براشلس نسخه پیشرفتهتر موتورهای DC هستند. تفاوت اصلی آنها حذف براشها و کموتاتور مکانیکی است که جای خود را به سوئیچینگ الکترونیکی دادهاند.
براشدار: ارزانتر، سادهتر، نیازمند تعمیر و نگهداری
براشلس: راندمان بالاتر، بدون نیاز به تعویض براش، مناسب برای سرعتهای بالا اما گرانتر
انتخاب بین این دو نوع موتور بستگی به نوع کاربرد و بودجه پروژه دارد.
| نوع موتور | اتصال سیمپیچ میدان | ویژگی اصلی | کاربرد |
|---|---|---|---|
| شنت | موازی با آرمیچر | سرعت پایدار | تجهیزات با سرعت ثابت |
| سری | سری با آرمیچر | گشتاور راهاندازی بالا | جرثقیل، آسانسور |
| کمپوند | ترکیبی | گشتاور بالا + سرعت پایدار | ماشینآلات صنعتی |
| تحریک جداگانه | منبع جداگانه | کنترل دقیق | کاربردهای پیشرفته |
آینده موتورهای DC براش
با وجود رشد سریع موتورهای براشلس، موتورهای DC براش همچنان در بسیاری از کاربردهای روزمره استفاده خواهند شد. قیمت پایین، سادگی طراحی و امکان تعمیر آسان باعث میشود این موتورها همچنان بخشی از بازار را در اختیار داشته باشند. البته در صنایع پیشرفته و کاربردهای نیازمند دقت بالا، موتورهای براشلس جایگزین خواهند شد.
جمعبندی
موتور DC براش یکی از مهمترین و پرکاربردترین انواع موتورهای الکتریکی است که سالهاست در صنایع مختلف مورد استفاده قرار میگیرد. سادگی طراحی، گشتاور راهاندازی بالا و هزینه پایین تولید، آن را به گزینهای محبوب تبدیل کرده است. هرچند نیاز به تعمیرات دورهای و راندمان کمتر از معایب آن به شمار میرود، اما همچنان در بسیاری از وسایل خانگی، خودرویی و صنعتی کاربرد دارد.
